SIT1145AQ收發器芯片CAN FD Passive功能詳解

發布日期：2023-09-15發布者：芯力特分享到:

一、CAN FD Passive功能說明

芯力特在SIT1145AQ/FD版本中加入了CAN FD Passive功能，CAN FD Passive功能簡單來說就是SIT1145AQ/FD在休眠或待機模式下屏蔽總線上的CAN FD報文。

為什么需要CAN FD Passive功能呢？

SIT1145AQ的特定幀喚醒只支持CAN報文，當SIT1145AQ休眠模式時，如果總線上有CAN FD報文，這個報文對SIT1145AQ來說不是有效的報文，會識別為錯誤幀并累加錯誤計數器。錯誤記數器>31時，SIT1145AQ產生錯誤中斷（PNFDE=1），并使能INH，喚醒整個ECU節點。ECU的MCU通過讀取SIT1145AQ寄存器（PNFDE=1）判斷SIT1145AQ是錯誤喚醒。MCU清除SIT1145AQ錯誤中斷標志（PNFDE=0）后，繼續休眠，這個過程中ECU節點產生功耗。

打開CAN FD Passive功能后，SIT1145AQ/FD在休眠或待機模式下會忽略總線上的CAN FD報文，不產生錯誤中斷，完美的解決了在局部網絡休眠時會被CAN FD報文錯誤喚醒的問題，極大的降低了功耗。

二、SIT1145AQ與SIT1145AQ/FD應用選擇

芯力特推出的特定幀喚醒收發器型號分為SIT1145AQ和SIT1145AQ/FD兩個版本。其中 SIT1145AQ/FD帶有CAN FD Passive（CAN FD屏蔽）功能，SIT1145AQ沒有此功能。

可以跟據是否需要CAN FD Passive功能應用來選擇SIT1145AQ或SIT1145AQ/FD，當ECU休眠時，總線的其它節點需要通訊CAN FD報文，且不希望此時的CAN FD通訊造成錯誤喚醒，就選擇SIT1145AQ/FD。如果ECU休眠時總線的其它節點上只有CAN報文，可以選擇SIT1145AQ或SIT1145AQ/FD。

注意：通過SPI設定寄存器CFDC=1打開SIT1145AQ/FD的CANFD Passive功能。此功能默認是關閉（CFDC=0）。

三、SIT1145AQ芯片型號及封裝

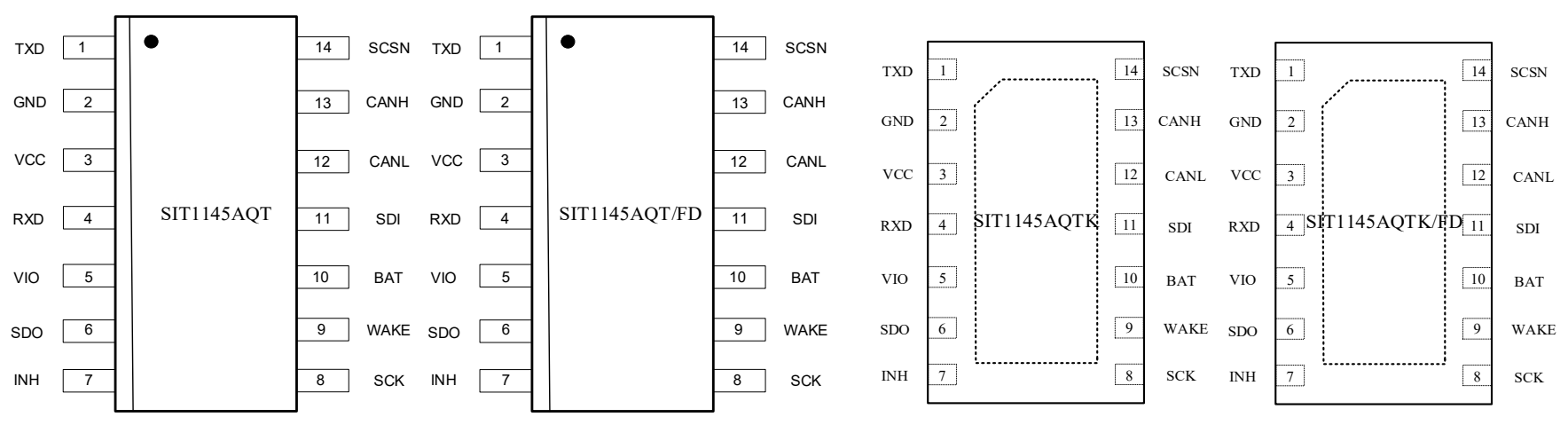

SIT1145AQ和SIT1145AQ/FD兩個版本都包含SOP14和DFN4.5*3-14封裝。
