RS485總線拓?fù)浣Y(jié)構

發布日期：2017-02-19發布者：芯力特分享到:

　　RS485總線是一種用于設備聯網的經長期實踐檢驗的、經濟且實用的工業總線方式，同時在一些復雜的網絡應用中RS485總線的通訊質量是需要根據施工經驗進行測試和調試的，因此485總線雖然簡單，但網絡應用必須嚴格按照施工規范進行，而且不同實際環境需考慮采用不同的總線拓?fù)浣Y(jié)構，本文介紹三種常用的總線拓?fù)浣Y(jié)構。

一、菊花鏈形的RS485總線拓?fù)?/strong>

　　菊花鏈拓?fù)浣Y(jié)構是RS485總線布線的標準及規范，是TIA等組織推薦使用的RS485總線拓?fù)浣Y(jié)構。

　　其布線方式就是主控設備與多個從控設備形成手拉手連接方式，如圖1所示，即：假如整個RS485總線上有A、B、C、D、E多個設備，則布線為：將A的485+接到B的485+接口上，再?gòu)腂的485+上面再引出一條線接到C的485+上面，以此類推，一直接到E的485+接口上面，485-接線方式和485+一樣。特別注意的是，不留分支才是手拉手的方式。

　　這種布線方式，具有信號反射小，通訊成功率高，不需要采用額外設備等優點。在實際應用中，現場應用工程師將這種結構變動，形成了所有485設備掛接在一條總線上的結構，這樣會留有分支，形成一定的信號反射，如圖2所示，此時注意盡量應采用較短的分支線。

圖1 菊花鏈形的RS485總線拓?fù)?/p>

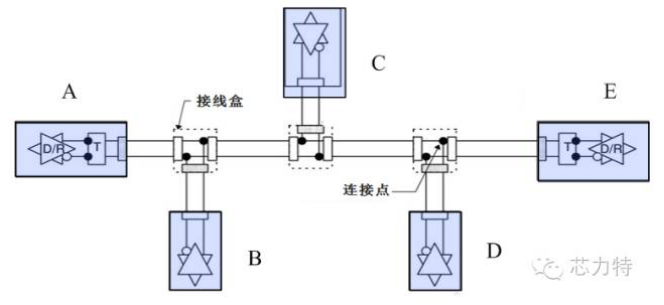

圖2 帶分支的主干總線形拓?fù)?/p>
二、星形結構的RS485總線拓?fù)?/strong>

　　一般情況，盡用采用圖1所示的RS485總線拓?fù)浣Y(jié)構，但實際應用中，由于RS485總線上的485設備相對比較分散，而一般作為主控室大多數都位于中心位置，采用圖1所示的拓?fù)鋾?huì)造成距離過長，浪費線材的問題，而采用星形結構的拓?fù)鋭偤每梢越鉀Q該問題，但不推薦直接用485設備構成星形拓?fù)?，而要借助RS485集線器來實現，因?yàn)樾切瓮負涞姆种Ь€過長，將會造成極大的反射，導致整個系統通信質量大大下降。

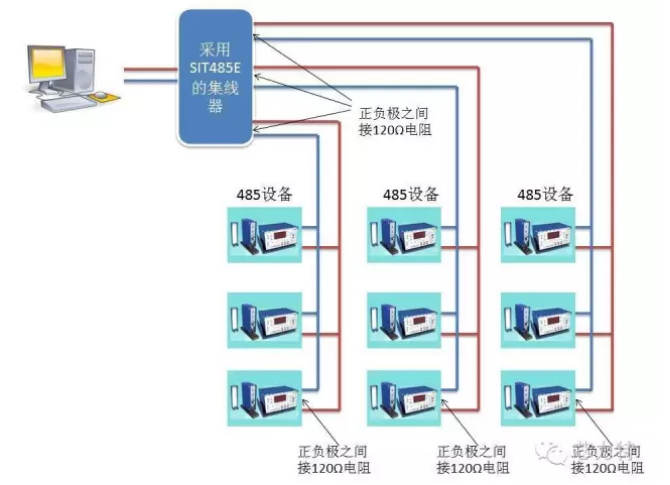

　　采用星形結構的RS485總線拓?fù)淙鐖D3所示，這種結構要注意在集線器的每一對458+，485-端口加120Ω的終端匹配電阻。

圖3星形結構的RS485總線拓?fù)?/p>
三、樹形結構的RS485總線拓?fù)?/strong>

　　還有一些情況下，需要利用RS485構成層級管理網絡，靈活利用485集線器，可以將總線型的拓?fù)浣Y(jié)構連接成樹型的拓?fù)浣Y(jié)構，大大的方便了前期施工和后期的維修工作。

　　如圖4所示，這種結構相比圖1所示的菊花鏈拓?fù)?，可以延伸出很多分支和子分支，因而容易在網絡中加入新的分支或新的節點;如果某一線路或某一分支節點出現故障，它主要影響局部區域，因而能比較容易地將故障部位跟整個系統隔離開。與星型拓?fù)漕愃?，只有根?jié)點出現故障，才會引起全網不能正常工作的現象。

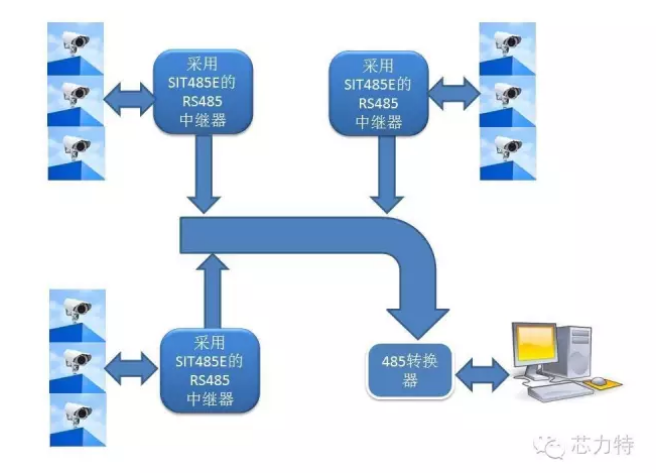

圖4樹形結構的RS485總線拓?fù)?/p>

　　芯力特電子科技有限公司推出型號為SIT485E的RS485芯片，該產品不僅具有失效安全、熱插拔、過溫保護、控制與輸入端口遲滯、超低靜態功耗等特點，而且具有優秀的抗雷擊浪涌能力、高壓靜電釋放能力，其接觸放電能力與ESD HBM標準均達到±15KV以上水平，可以完全替代美信、TI、SP等RS485芯片，SIT485E收發器有助于降低應用方案成本，提高可靠性，簡化設計，實現電表的小型化。SIT485E收發器廣泛應用遠程抄表、智能樓宇、工業控制等領域。

　　同時，芯力特公司有非常優秀的AD/DA設計能力，在硅片上成功研發過多種AD，DA芯片與IP：

1)高精度高速10bit 100MHz pipeline/12bit 60MHz pipeline的ADC，已經在0.18um/0.13um CMOS工藝驗證;

2)高精度低速低功耗12bit 4MHz SAR ADC，已經在0.18um CMOS工藝驗證;

3)高精度低速的sigma-delta ADC，從14-24bit，已經在0.5um/0.35um/0.18um CMOS工藝驗證;

4)極高速的200MHz 6-8bit flash ADC，已經在0.18um/0.13um CMOS工藝驗證;

5) 8/10/12bitDAC，已經在0.35um/0.25um/0.18um/0.13umCMOS工藝驗證。
