RS485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點使其成為首選的串行接口，且RS485可帶多個負載，只要對程序稍做修改即可實現一臺PC機監控多臺下位機，在平日的計量檢定中，檢驗人員能夠接觸到大量儀器儀表，其中大部分的智能儀表都帶有RS485通信端口。RS485以其成本優勢和實施簡便已成為各種工業設備的網絡通訊接口，其在工業控制中發揮著重要的作用，本文對RS485總線在工業控制的典型應用作一些介紹。

一、RS485總線在工業線控制系統的應用

　　工廠流水線的各個加工控制平臺都需要實時監控相關的參數，比如化工廠需要實時監控各個反應池中溫度、濕度、PH值等信息，位于加工環節中的智能儀表或系統將這些信息反饋回監控機，監控系統可以對這些信息進行判斷，保證各加工環節有控制地進行，從而實現準確控制和無人值守，極大地節約了人力人本。典型的溫度監控平臺系統如圖1所示，此系統能夠對各環節中的溫度進行實時監控，能夠繪制實時曲線、歷史曲線，以便技術人員能通過對歷史溫度數據的查看，從而分析產品的產出質量情況。

圖1 多點溫度監控系統

二、RS485總線在礦井作業安全監控系統上的應用

　　隨著自動化設備在現代礦井企業中的廣泛應用，井下供電設備、井下有毒氣體、易燃易爆氣體監控成為井下安全生產與控制的重要支撐。井下安全生產監控系統穩定運行是安全生產的前提，井下監控系統是一種礦井自動化系統，比如遠程集中監測井下供電設備運行狀態、有毒易爆氣體濃度，從而及時制定對應措施并排除故障，保證生產安全。

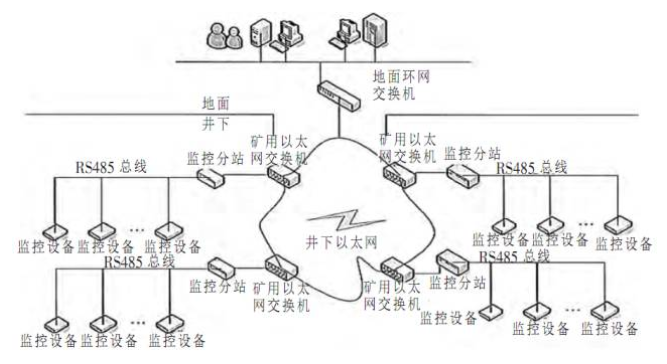

　　典型的基于RS485總線的煤礦瓦斯?jié)舛缺O(jiān)測和報警系統如圖2所示，主要包括監控設備監控分站、調度臺及監控室等部分，其中系統監控設備主要完成對井下瓦斯?jié)舛群蜏囟葦祿牟杉吞幚恚缓蠼?RS485總線數據可被傳輸到監控分站并最終傳送回井上監控室，井上監控室將對數據進行分析和存儲，根據系統設置的報警規則，當瓦斯?jié)舛群蜏囟瘸^規定上限時，系統可自動發出報警信號根據報警信號井上監控室可及時采取安全措施。

圖2 煤礦瓦斯監控系統

三、RS485總線在大棚溫室控制系統上的應用

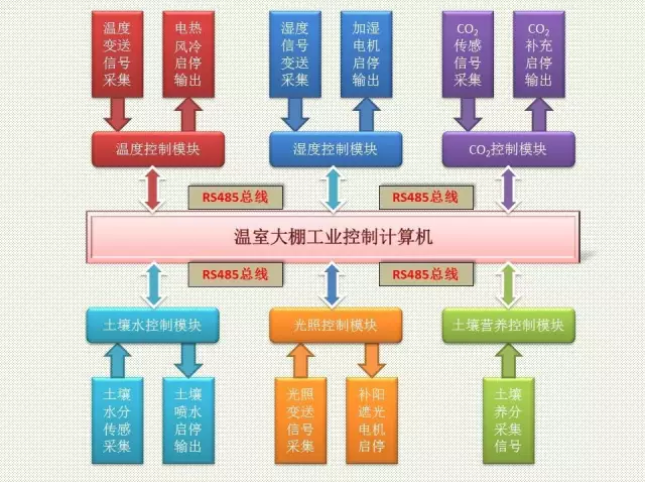

　　溫室能夠為作物生長創造適宜環境，它不受季節、地域的影響，從而實現作物全天候、反季節生產?，F代溫室采用分布式監測系統，通常為上位機+下位機模式，通過通訊系統傳遞信息，上位機用于系統管理，主要由數據庫管理、通信管理、控制決策生成等功能模塊組成;下位機位于溫室控制現場，由傳感器、前端控制器和執行器組成。在分布式的溫室監測系統中，信號傳輸距離長達幾十米甚至上千米，分布在現場的監測節點與操作人員之間有大量的數據傳輸。典型的溫室現場控制系統如圖3所示。

　　利用RS-485總線的構成的分布式數據采集系統，具有連接線路簡單，設備成本低等優點，系統對現場監測節點實現對溫度、濕度、CO2濃度等數據測量與顯示，并將環境因子控制在作物生長的最佳范圍。

圖3 溫室大棚控制系統
